Was ist Widerstand?

Der Widerstand ist eine elektrische Komponente, die den elektrischen Strom reduziert.

Die Fähigkeit des Widerstands, den Strom zu reduzieren, wird als Widerstand bezeichnet und in Ohm-Einheiten gemessen (Symbol: Ω).

Wenn wir eine Analogie zum Wasserfluss durch Rohre ziehen, ist der Widerstand ein dünnes Rohr, das den Wasserfluss reduziert.

Ohm'sches Gesetz

Der Strom I des Widerstands in Ampere (A) ist gleich der Spannung V des Widerstands in Volt (V)

geteilt durch den Widerstand R in Ohm (Ω):



Der Stromverbrauch des Widerstands P in Watt (W) entspricht dem Strom I des Widerstands in Ampere (A)

mal die Widerstandsspannung V in Volt (V):

P = I × V.



Der Stromverbrauch des Widerstands P in Watt (W) entspricht dem Quadratwert des Widerstandsstroms I in Ampere (A).

mal der Widerstand R des Widerstands R in Ohm (Ω):

P = I 2 × R.



Der Stromverbrauch des Widerstands P in Watt (W) ist gleich dem Quadratwert der Widerstandsspannung V in Volt (V)

geteilt durch den Widerstand des Widerstands R in Ohm (Ω):

P = V 2 / R.

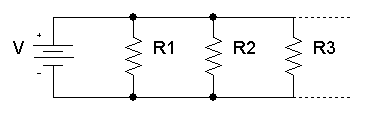

Widerstände parallel

Der äquivalente Gesamtwiderstand von Widerständen parallel R Total ist gegeben durch:



Wenn Sie also parallel Widerstände hinzufügen, wird der Gesamtwiderstand verringert.

Widerstände in Reihe

Der äquivalente Gesamtwiderstand der Widerstände in Serie R total ist die Summe der Widerstandswerte:

R gesamt = R 1 + R 2 + R 3 + ...



Wenn Sie also Widerstände in Reihe schalten, wird der Gesamtwiderstand erhöht.

Maße und Material beeinflussen

Der Widerstand R in Ohm (Ω) eines Widerstands ist gleich dem spezifischen Widerstand ρ in Ohmmetern (Ω ∙ m) mal der Widerstandslänge l in Metern (m) geteilt durch die Querschnittsfläche A des Widerstands in Quadratmetern (m 2) ):

R = \ rho \ times \ frac {l} {A}

Widerstandsbild

Widerstandssymbole

Widerstandssymbol Widerstand (IEEE) Widerstand reduziert den Stromfluss.
Widerstandssymbol Widerstand (IEC)
Potentiomemer-Symbol Potentiometer (IEEE) Einstellbarer Widerstand - hat 3 Anschlüsse.
Potentiometersymbol Potentiometer (IEC)
Symbol für variablen Widerstand Variabler Widerstand / Rheostat (IEEE) Einstellbarer Widerstand - hat 2 Klemmen.
Symbol für variablen Widerstand Variabler Widerstand / Rheostat (IEC)
Trimmerwiderstand Presest Widerstand
Thermistor Wärmewiderstand - Ändern Sie den Widerstand, wenn sich die Temperatur ändert
Fotowiderstand / Lichtabhängiger Widerstand (LDR) Ändert den Widerstand je nach Licht

Widerstandsfarbcode

Der Widerstand des Widerstands und seine Toleranz sind auf dem Widerstand mit Farbcodebändern gekennzeichnet, die den Widerstandswert angeben.

Es gibt 3 Arten von Farbcodes:

  • 4 Bänder: Ziffer, Ziffer, Multiplikator, Toleranz.
  • 5 Bänder: Ziffer, Ziffer, Ziffer, Multiplikator, Toleranz.
  • 6 Bänder: Ziffer, Ziffer, Ziffer, Multiplikator, Toleranz, Temperaturkoeffizient.

Widerstandsberechnung des 4-Band-Widerstands

R = (10 × Ziffer 1 + Ziffer 2 ) × Multiplikator

Widerstandsberechnung des Widerstands mit 5 oder 6 Bändern

R = (100 × Ziffer 1 + 10 × Ziffer 2 + Ziffer 3 ) × Multiplikator

Widerstandstypen

Variabler Widerstand Der variable Widerstand hat einen einstellbaren Widerstand (2 Klemmen)
Potentiometer Potentiometer hat einen einstellbaren Widerstand (3 Klemmen)
Fotowiderstand Reduziert den Widerstand bei Lichteinwirkung
Leistungswiderstand Der Leistungswiderstand wird für Hochleistungsschaltungen verwendet und hat große Abmessungen.
Aufputzmontage

(SMT / SMD) Widerstand

 SMT / SMD-Widerstände haben kleine Abmessungen. Die Widerstände sind oberflächenmontiert auf der Leiterplatte (PCB). Diese Methode ist schnell und erfordert eine kleine Leiterplattenfläche.
Widerstandsnetzwerk Das Widerstandsnetzwerk ist ein Chip, der mehrere Widerstände mit ähnlichen oder unterschiedlichen Werten enthält.
Kohlenstoffwiderstand
Chip Widerstand
Metalloxidwiderstand
Keramikwiderstand



Pull-up-Widerstand

In digitalen Schaltkreisen ist der Pull-up-Widerstand ein normaler Widerstand, der an die Hochspannungsversorgung (z. B. + 5 V oder + 12 V) angeschlossen ist und den Eingangs- oder Ausgangspegel eines Geräts auf '1' setzt.

Der Pull-up-Widerstand setzt den Pegel auf '1', wenn der Ein- / Ausgang getrennt wird. Wenn der Ein- / Ausgang angeschlossen ist, wird der Pegel vom Gerät bestimmt und überschreibt den Pull-up-Widerstand.

Pulldown-Widerstand

In digitalen Schaltkreisen ist der Pulldown-Widerstand ein normaler Widerstand, der mit Masse (0 V) verbunden ist und den Eingangs- oder Ausgangspegel eines Geräts auf '0' setzt.

Der Pulldown-Widerstand setzt den Pegel auf '0', wenn der Ein- / Ausgang getrennt wird. Wenn der Ein- / Ausgang angeschlossen ist, wird der Pegel vom Gerät bestimmt und überschreibt den Pulldown-Widerstand.
