Kas yra rezistorius

Kas yra rezistoriaus ir rezistoriaus skaičiavimai.

Kas yra rezistorius

Rezistorius yra elektrinis komponentas, mažinantis elektros srovę.

Rezistoriaus gebėjimas sumažinti srovę vadinamas pasipriešinimu ir matuojamas omų vienetais (simbolis: Ω).

Jei padarysime analogiją vandens srautui vamzdžiais, rezistorius yra plonas vamzdis, kuris sumažina vandens srautą.

Ohmo įstatymas

Rezistoriaus srovė I amperais (A) yra lygi rezistoriaus įtampai V voltais (V)

padalijus iš varžos R omais (Ω):



Rezistorius energijos suvartojimas P vatais (W) yra lygus su rezistoriumi dabartinės I į amperų (A)

kartus didesnė už rezistoriaus įtampą V voltais (V):

P = I × V



Rezistoriaus energijos suvartojimas P vatais (W) yra lygus rezistoriaus srovės I kvadratinei vertei, išreikštai amperais (A)

kartus didesnė už rezistoriaus varžą R omais (Ω):

P = I 2 × R



Rezistoriaus energijos suvartojimas P vatais (W) yra lygus rezistoriaus įtampos V kvadratinei vertei voltais (V)

padalinta iš rezistoriaus varžos R omais (Ω):

P = V 2 / R

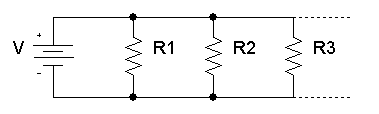

Rezistoriai lygiagrečiai

Lygiagrečių rezistorių lygiavertį atsparumą lygiagrečiai R Total pateikia:



Taigi lygiagrečiai pridedant rezistorius, bendras atsparumas sumažėja.

Rezistoriai nuosekliai

Bendras ekvivalentas varža rezistorių serijos R iš viso yra varžinio verčių suma:

R iš viso = R 1 + R 2 + R 3 + ...



Taigi, kai rezistorius pridedate nuosekliai, bendras atsparumas padidėja.

Matmenys ir medžiaga turi įtakos

Rezistoriaus varža R omais (Ω) lygi varžai ρ omo metrais (Ω ∙ m), padauginus iš rezistoriaus ilgio l metrais (m), padalyto iš rezistoriaus skerspjūvio ploto A kvadratiniais metrais (m 2). ):

R = \ rho \ times \ frac {l} {A}

Rezistoriaus vaizdas

Rezistoriaus simboliai

rezistoriaus simbolis Rezistorius (IEEE) Rezistorius sumažina srovės srautą.
rezistoriaus simbolis Rezistorius (IEC)
potenciometro simbolis Potenciometras (IEEE) Reguliuojamas rezistorius - turi 3 gnybtus.
potenciometro simbolis Potenciometras (IEC)
kintamo rezistoriaus simbolis Kintamasis rezistorius / reostatas (IEEE) Reguliuojamas rezistorius - turi 2 gnybtus.
kintamo rezistoriaus simbolis Kintamas rezistorius / reostatas (IEC)
Trimmerio rezistorius Pateikti rezistorių
Termistorius Terminis rezistorius - keičiasi pasipriešinimas, kai keičiasi temperatūra
Fotoresistorius / nuo šviesos priklausantis rezistorius (LDR) Keičia atsparumą pagal šviesą

Rezistoriaus spalvos kodas

Rezistoriaus pasipriešinimas ir jo tolerancija yra pažymėti ant rezistoriaus spalvos kodo juostomis, žyminčiomis varžos vertę.

Yra 3 spalvų kodų tipai:

  • 4 juostos: skaitmuo, skaitmuo, daugiklis, tolerancija.
  • 5 juostos: skaitmuo, skaitmuo, skaitmuo, daugiklis, tolerancija.
  • 6 juostos: skaitmuo, skaitmuo, skaitmuo, daugiklis, tolerancija, temperatūros koeficientas.

4 juostų rezistoriaus varžos skaičiavimas

R = (10 × skaitmenų 1 + skaitmenų 2 ) × daugiklis

5 arba 6 juostų rezistoriaus varžos skaičiavimas

R = (100 × skaitmenų 1 + 10 × skaitmenų 2 + skaitmenų 3 ) × daugiklis

Rezistorių tipai

Kintamas rezistorius Kintamas rezistorius turi reguliuojamą varžą (2 gnybtus)
Potenciometras Potenciometras turi reguliuojamą varžą (3 gnybtus)
Foto rezistorius Sumažina atsparumą veikiant šviesai
Maitinimo rezistorius Maitinimo rezistorius naudojamas didelės galios grandinėms ir turi didelius matmenis.
Paviršinis tvirtinimas

(SMT / SMD) rezistorius

 SMT / SMD rezistoriai turi mažus matmenis. Rezistoriai yra montuojami ant spausdintinės plokštės (PCB) paviršiaus. Šis metodas yra greitas ir reikalauja mažo plokštės ploto.
Rezistorių tinklas Rezistorių tinklas yra lustas, kuriame yra keli rezistoriai, kurių reikšmės yra panašios arba skirtingos.
Anglies rezistorius
Lusto rezistorius
Metalo oksido rezistorius
Keraminis rezistorius



Ištraukiamas rezistorius

Skaitmeninėse grandinėse traukimo rezistorius yra įprastas rezistorius, prijungtas prie aukštos įtampos maitinimo šaltinio (pvz., + 5 V arba + 12 V) ir nustatantis prietaiso įėjimo arba išėjimo lygį „1“.

Kai atjungiamas įėjimas / išėjimas, traukimo rezistorius nustato lygį „1“. Prijungus įvestį / išvestį, lygį nustato prietaisas ir jis pakeičia traukimo rezistorių.

Nuleidžiamas rezistorius

Skaitmeninėse grandinėse ištraukiamasis rezistorius yra įprastas rezistorius, prijungtas prie žemės (0 V) ir nustatantis prietaiso įėjimo arba išėjimo lygį „0“.

Kai atjungiamas įėjimas / išėjimas, ištraukiamasis rezistorius nustato „0“ lygį. Prijungus įvestį / išvestį, lygį nustato prietaisas ir jis pakeičia atitraukiamą rezistorių.
