Что такое резистор

Резистор - это электрический компонент, который снижает электрический ток.

Способность резистора уменьшать ток называется сопротивлением и измеряется в омах (обозначение: Ω).

Если провести аналогию с потоком воды по трубам, резистор представляет собой тонкую трубку, которая уменьшает поток воды.

Закон Ома

Ток резистора I в амперах (А) равен напряжению резистора V в вольтах (В).

деленное на сопротивление R в омах (Ом):

Потребляемая мощность резистора P в ваттах (Вт) равна току резистора I в амперах (A).

умноженное на напряжение резистора V в вольтах (В):

P = I × V

Потребляемая мощность резистора P в ваттах (Вт) равна квадрату силы тока резистора I в амперах (A).

умноженное на сопротивление резистора R в омах (Ом):

P = I ² × R

Потребляемая мощность резистора P в ваттах (Вт) равна квадрату напряжения резистора V в вольтах (В).

деленное на сопротивление резистора R в омах (Ом):

P = V ² / R

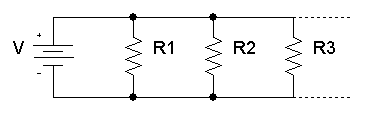

Резисторы параллельно

Общее эквивалентное сопротивление резисторов, включенных параллельно R _Total , определяется как:

Поэтому, когда вы добавляете резисторы параллельно, общее сопротивление уменьшается.

Резисторы последовательно

Общее эквивалентное сопротивление резисторов в серии R _total является суммой значений сопротивлений:

R _всего = R ₁ + R ₂ + R ₃ + ...

Поэтому, когда вы добавляете резисторы последовательно, общее сопротивление увеличивается.

Размеры и материал влияет

Сопротивление резистора R в Ом (Ом) равно удельному сопротивлению ρ в Ом-метрах (Ом ∙ м), умноженному на длину резистора l в метрах (м), деленному на площадь поперечного сечения резистора A в квадратных метрах (м ^2. ):

$R = \ rho \ times \ frac {l} {A}$

Изображение резистора

Обозначения резисторов

	Резистор (IEEE)	Резистор снижает ток.
	Резистор (IEC)	Резистор снижает ток.
	Потенциометр (IEEE)	Регулируемый резистор - имеет 3 вывода.
	Потенциометр (IEC)	Регулируемый резистор - имеет 3 вывода.
	Переменный резистор / реостат (IEEE)	Регулируемый резистор - имеет 2 вывода.
	Переменный резистор / реостат (IEC)	Регулируемый резистор - имеет 2 вывода.
	Подстроечный резистор	Пресест резистор
	Термистор	Терморезистор - изменение сопротивления при изменении температуры
	Фоторезистор / светозависимый резистор (LDR)	Изменяет сопротивление в зависимости от света

Цветовой код резистора

Сопротивление резистора и его допуски отмечены на резисторе полосами цветного кода, которые обозначают значение сопротивления.

Есть 3 типа цветовых кодов:

4 полосы: цифра, цифра, множитель, допуск.
5 полос: цифра, цифра, цифра, множитель, допуск.
6 диапазонов: цифра, цифра, цифра, множитель, допуск, температурный коэффициент.

Расчет сопротивления 4-х полосного резистора

R = (10 × цифра ₁ + цифра ₂ ) × множитель

Расчет сопротивления 5-ти или 6-ти полосного резистора

R = (100 × цифра ₁ + 10 × цифра ₂ + цифра ₃ ) × множитель

Типы резисторов

Переменный резистор	Переменный резистор имеет регулируемое сопротивление (2 клеммы)
Потенциометр	Потенциометр имеет регулируемое сопротивление (3 клеммы)
Фоторезистор	Снижает сопротивление при воздействии света
Силовой резистор	Силовой резистор применяется в цепях большой мощности и имеет большие габариты.
Поверхностный монтаж (SMT / SMD) резистор	Резисторы SMT / SMD имеют небольшие габариты. Резисторы устанавливаются на печатную плату (PCB), этот метод быстрый и требует небольшой площади платы.
Сеть резисторов	Сеть резисторов - это микросхема, содержащая несколько резисторов с одинаковыми или разными номиналами.
Углеродный резистор
Чип резистор
Металлооксидный резистор
Керамический резистор

Подтягивающий резистор

В цифровых схемах подтягивающий резистор - это обычный резистор, который подключен к источнику высокого напряжения (например, + 5 В или + 12 В) и устанавливает уровень входа или выхода устройства на «1».

Подтягивающий резистор устанавливает уровень на «1», когда вход / выход отключен. Когда вход / выход подключен, уровень определяется устройством и отменяет подтягивающий резистор.

Понижающий резистор

В цифровых схемах понижающий резистор - это обычный резистор, который подключен к земле (0 В) и устанавливает уровень входа или выхода устройства на «0».

Понижающий резистор устанавливает уровень на «0», когда вход / выход отключен. Когда вход / выход подключен, уровень определяется устройством и перекрывает понижающий резистор.
