மின்தேக்கி

மின்தேக்கி மற்றும் மின்தேக்கி கணக்கீடுகள் என்றால் என்ன.

மின்தேக்கி என்றால் என்ன

மின்தேக்கி என்பது மின் கட்டணத்தை சேமிக்கும் ஒரு மின்னணு கூறு . மின்தேக்கி 2 நெருங்கிய கடத்திகளால் (பொதுவாக தட்டுகள்) ஒரு மின்கடத்தா பொருளால் பிரிக்கப்படுகிறது. மின் மூலத்துடன் இணைக்கப்படும்போது தட்டுகள் மின்சாரக் கட்டணத்தைக் குவிக்கின்றன. ஒரு தட்டு நேர்மறை கட்டணத்தையும், மற்ற தட்டு எதிர்மறை கட்டணத்தையும் குவிக்கிறது.

மின்தேக்கி என்பது 1 வோல்ட்டின் மின்னழுத்தத்தில் மின்தேக்கியில் சேமிக்கப்படும் மின்சார கட்டணத்தின் அளவு.

கொள்ளளவு ஃபராட் (எஃப்) அலகுகளில் அளவிடப்படுகிறது .

மின்தேக்கி நேரடி மின்னோட்ட (டி.சி) சுற்றுகளில் மின்னோட்டத்தையும், மாற்று மின்னோட்ட (ஏசி) சுற்றுகளில் குறுகிய சுற்றுகளையும் துண்டிக்கிறது.

மின்தேக்கி படங்கள்

மின்தேக்கி சின்னங்கள்

மின்தேக்கி
துருவப்படுத்தப்பட்ட மின்தேக்கி
மாறி மின்தேக்கி


கொள்ளளவு

மின்தேக்கியின் கொள்ளளவு (சி) மின்னழுத்தத்தால் (வி) வகுக்கப்பட்ட மின் கட்டணம் (கியூ) க்கு சமம்:

C = \ frac {Q} {V}

சி என்பது ஃபாரட் (எஃப்) இல் உள்ள கொள்ளளவு

Q என்பது கூலொம்ப்களில் (சி) உள்ள மின் கட்டணம், இது மின்தேக்கியில் சேமிக்கப்படுகிறது

V என்பது வோல்ட்களில் (V) மின்தேக்கியின் தகடுகளுக்கு இடையிலான மின்னழுத்தம்

தட்டுகளின் மின்தேக்கியின் கொள்ளளவு

தட்டுகளின் மின்தேக்கியின் கொள்ளளவு (சி) தகடு ()) மடங்குக்கு சமம், தட்டு பகுதி (ஏ) தட்டுகளுக்கு இடையிலான இடைவெளி அல்லது தூரத்தால் வகுக்கப்படுகிறது (ஈ):



C = \ varepsilon \ times \ frac {A} {d}

சி என்பது ஃபாரட் (எஃப்) இல் மின்தேக்கியின் கொள்ளளவு ஆகும்.

ε என்பது மின்தேக்கியின் இயங்கியல் பொருளின் அனுமதி, ஒரு மீட்டருக்கு ஃபராட்டில் (F / m).

A என்பது சதுர மீட்டரில் மின்தேக்கியின் தட்டின் பரப்பளவு (மீ 2 ].

d என்பது மீட்டரில் (மீ) மின்தேக்கியின் தகடுகளுக்கு இடையிலான தூரம்.

தொடரில் மின்தேக்கிகள்



தொடரில் மின்தேக்கிகளின் மொத்த கொள்ளளவு, சி 1, சி 2, சி 3, ..:

\ frac {1} {C_ {மொத்த}} = \ frac {1} {C_ {1}} + \ frac {1} {C_ {2}} + \ frac {1} {C_ {3}} + .. .

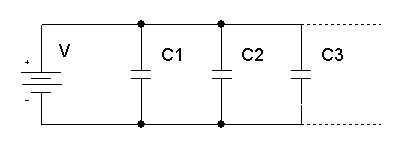

இணையாக மின்தேக்கிகள்

இணையாக மின்தேக்கிகளின் மொத்த கொள்ளளவு, சி 1, சி 2, சி 3, ..:

சி மொத்தம் = சி 1 + சி 2 + சி 3 + ...

மின்தேக்கியின் மின்னோட்டம்

மின்தேக்கியின் தற்காலிக மின்னோட்டம் i c (t) மின்தேக்கியின் கொள்ளளவுக்கு சமம்,

தற்காலிக மின்தேக்கியின் மின்னழுத்தத்தின் வழித்தோன்றல் v c (t):

i_c (t) = C \ frac {dv_c (t)} {dt}

மின்தேக்கியின் மின்னழுத்தம்

மின்தேக்கியின் தற்காலிக மின்னழுத்தம் v c (t) மின்தேக்கியின் ஆரம்ப மின்னழுத்தத்திற்கு சமம்,

பிளஸ் 1 / சி மடங்கு தற்காலிக மின்தேக்கியின் தற்போதைய i c (t) இன் ஒருங்கிணைப்பு காலப்போக்கில் t:

v_c (t) = v_c (0) + \ frac {1} {C} \ int_ {0} ^ {t} i_c (\ tau) d \ tau

மின்தேக்கியின் ஆற்றல்

ஜூல்ஸில் (ஜே) மின்தேக்கியின் சேமிக்கப்பட்ட ஆற்றல் ஈ சி ஃபாரட் (எஃப்) இல் உள்ள கொள்ளளவு சி க்கு சமம்

வோல்ட் (வி) இல் சதுர மின்தேக்கியின் மின்னழுத்தம் V C ஐ 2 ஆல் வகுக்கிறது:

மின் சி = சி × வி சி 2 /2

ஏசி சுற்றுகள்

கோண அதிர்வெண்

ω = 2 π ஊ

ω - விநாடிக்கு ரேடியன்களில் அளவிடப்படும் கோண வேகம் (rad / s)

f - ஹெர்ட்ஸ் (ஹெர்ட்ஸ்) இல் அளவிடப்படும் அதிர்வெண்.

மின்தேக்கியின் எதிர்வினை

X_C = - \ frac {1} {\ omega C}

மின்தேக்கியின் மின்மறுப்பு

கார்ட்டீசியன் வடிவம்:

Z_C = jX_C = -j \ frac {1} {me omega C}

துருவ வடிவம்:

Z C = X C ∟-90º

மின்தேக்கி வகைகள்

மாறி மின்தேக்கி மாறி மின்தேக்கியில் மாற்றக்கூடிய கொள்ளளவு உள்ளது
எலக்ட்ரோலைடிக் மின்தேக்கி அதிக கொள்ளளவு தேவைப்படும்போது எலக்ட்ரோலைடிக் மின்தேக்கிகள் பயன்படுத்தப்படுகின்றன. மின்னாற்பகுப்பு மின்தேக்கிகளில் பெரும்பாலானவை துருவப்படுத்தப்படுகின்றன
கோள மின்தேக்கி கோள மின்தேக்கி ஒரு கோள வடிவத்தைக் கொண்டுள்ளது
சக்தி மின்தேக்கி சக்தி மின்தேக்கிகள் உயர் மின்னழுத்த மின் அமைப்புகளில் பயன்படுத்தப்படுகின்றன.
பீங்கான் மின்தேக்கி பீங்கான் மின்தேக்கியில் பீங்கான் மின்கடத்தா பொருள் உள்ளது. உயர் மின்னழுத்த செயல்பாட்டைக் கொண்டுள்ளது.
டான்டலம் மின்தேக்கி டான்டலம் ஆக்சைடு மின்கடத்தா பொருள். அதிக கொள்ளளவு கொண்டது
மைக்கா மின்தேக்கி உயர் துல்லியம் மின்தேக்கிகள்
காகித மின்தேக்கி காகித மின்கடத்தா பொருள்
