Що таке резистор

Резистор - це електрична складова, яка зменшує електричний струм.

Здатність резистора зменшувати струм називається опором і вимірюється в омах (символ: Ω).

Якщо зробити аналогію з потоком води по трубах, резистор - це тонка труба, яка зменшує витрату води.

Закон Ома

Струм резистора I в амперах (A) дорівнює напрузі резистора V у вольтах (V)

ділиться на опір R в Омах (Ω):

Споживана потужність резистора P у ватах (Вт) дорівнює струму резистора I в амперах (А)

в рази напруга резистора V у вольтах (V):

P = I × V

Споживана потужність резистора P у ватах (Вт) дорівнює квадратному значенню струму резистора I в амперах (А)

в рази опір резистора R в Омах (Ом):

P = I ² × R

Споживана потужність резистора P у ватах (Вт) дорівнює квадратному значенню напруги резистора V у вольтах (V)

ділиться на опір резистора R в Омах (Ом):

P = V ² / R

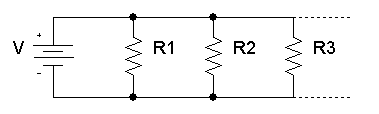

Резистори паралельно

Сумарний еквівалентний опір резисторів паралельно R _{Загальний} визначається:

Отже, якщо паралельно додавати резистори, загальний опір зменшується.

Резистори в серії

Сумарний еквівалентний опір резисторів серії R _{загальний} - це сума значень опору:

R _{загальна} = R ₁ + R ₂ + R ₃ + ...

Отже, коли ви додаєте резистори послідовно, загальний опір збільшується.

Розміри та вплив матеріалу

Опір R в омах (Ω) резистора дорівнює опору ρ в ом-метрах (Ω ∙ m), помноженому на довжину резистора l в метрах (м), поділену на площу перерізу резистора A в квадратних метрах (m ² ):

$R = \ rho \ times \ frac {l} {A}$

Зображення резистора

Символи резистора

	Резистор (IEEE)	Резистор зменшує струм потоку.
	Резистор (IEC)	Резистор зменшує струм потоку.
	Потенціометр (IEEE)	Регульований резистор - має 3 клеми.
	Потенціометр (IEC)	Регульований резистор - має 3 клеми.
	Змінний резистор / реостат (IEEE)	Регульований резистор - має 2 клеми.
	Змінний резистор / реостат (IEC)	Регульований резистор - має 2 клеми.
	Триммерний резистор	Резистор Presest
	Термістор	Термічний резистор - зміна опору при зміні температури
	Фоторезистор / світлозалежний резистор (LDR)	Змінює опір залежно від світла

Код кольору резистора

Опір резистора та його допуск позначені на резисторі смужками кольорового коду, що позначає значення опору.

Існує 3 типи колірних кодів:

4 смуги: цифра, цифра, множник, допуск.
5 діапазонів: цифра, цифра, цифра, множник, допуск.
6 діапазонів: цифра, цифра, цифра, множник, допуск, температурний коефіцієнт.

Розрахунок опору 4-смугового резистора

R = (10 × цифра ₁ + цифра ₂ ) × множник

Розрахунок опору 5 або 6 смуг резистора

R = (100 × цифра ₁ + 10 × цифра ₂ + цифра ₃ ) × множник

Типи резисторів

Змінний резистор	Змінний резистор має регульований опір (2 клеми)
Потенціометр	Потенціометр має регульований опір (3 клеми)
Фоторезистор	Зменшує опір під впливом світла
Резистор живлення	Силовий резистор використовується для схем великої потужності і має великі розміри.
Поверхневе кріплення (SMT / SMD) резистор	Резистори SMT / SMD мають невеликі розміри. Резистори встановлюються поверхнею на друкованій платі (PCB), цей спосіб є швидким і вимагає невеликої площі плати.
Резисторна мережа	Резисторна мережа - це мікросхема, яка містить кілька резисторів з однаковими або різними значеннями.
Вуглецевий резистор
Стружковий резистор
Металоксидний резистор
Керамічний резистор

Підтягуючий резистор

У цифрових схемах підтягуючий резистор - це звичайний резистор, який підключений до джерела високої напруги (наприклад, + 5 В або + 12 В) і встановлює вхідний або вихідний рівень пристрою на «1».

Підтягуючий резистор встановлює рівень "1", коли вхід / вихід від'єднані. Коли вхід / вихід підключені, рівень визначається пристроєм і замінює підтягуючий резистор.

Висувний резистор

У цифрових схемах випадаючий резистор - це звичайний резистор, який підключений до землі (0 В) і встановлює рівень входу або виходу пристрою на «0».

Випадаючий резистор встановлює рівень «0», коли вхід / вихід відключені. Коли вхід / вихід підключені, рівень визначається пристроєм і замінює випадаючий резистор.
